Cristal magnetoóptico do isolador da grandada TGG Faraday do gálio do Terbium

Cristal magnetoóptico do isolador da grandada TGG Faraday do gálio do Terbium

Introdução:

O único cristal de TGG é o melhor material magnetoóptico para fazer rotadores e isoladores de Faraday, e o comprimento de onda aplicável é 400~1100 nanômetro (com exclusão de 470 500 nanômetro). O rotador de Faraday é composto de uma haste de cristal de TGG e de um ímã especialmente projetado. O sentido da polarização do feixe que passa através do material magnetoóptico será deflexionado sob a ação de um campo magnético, e seu sentido da deflexão é relacionado somente ao sentido do campo magnético e não não tem nada fazer com o sentido da propagação do feixe. O isolador ótico consiste em um rotador ótico de 45 deflexões e em um par de polarizadores apropriadamente colocados. Permite que o feixe luminoso passe em somente um sentido e obstrui o feixe luminoso da propagação no sentido oposto.

Parâmetros do produto:

Características principais:

• Grande diâmetro do Boule do tamanho: até 4 polegadas
• Relação da extinção típica: nível superior do DB >35: DB >40
• Constante 40 rad/T/m de Verdet em 1064 nanômetro
• R.I. 1,95 em 1064 nanômetro

Vantagens principais:

1. Grande constante de Verdet: 35 Rad T-1m-1

2. Baixas perdas óticas: <0>

3. Condutibilidade térmica alta: 7.4W m-1K-1

4. Ponto inicial de dano alto do laser: >1GW/cm

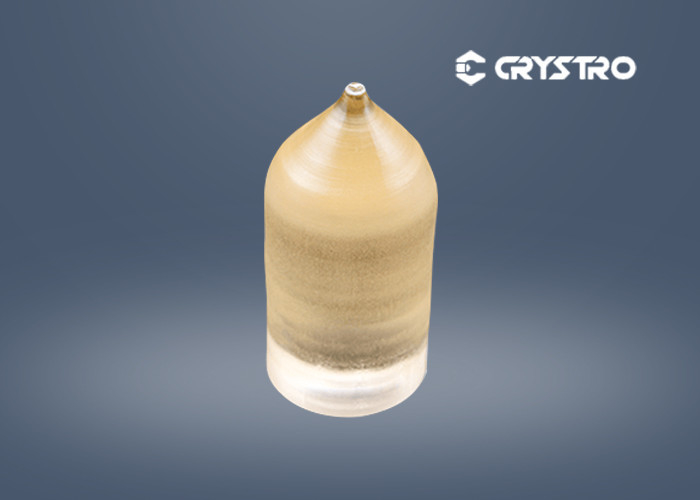

Imagem do produto:
