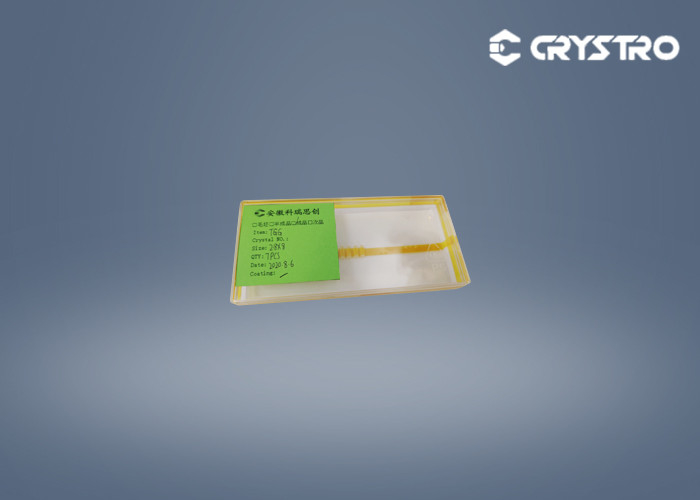

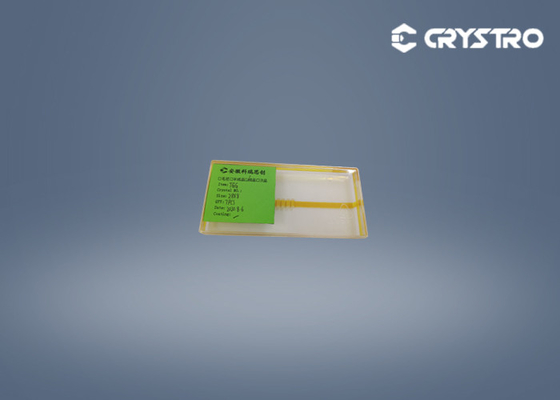

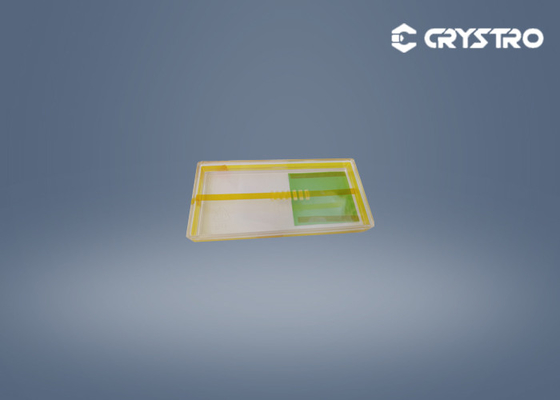

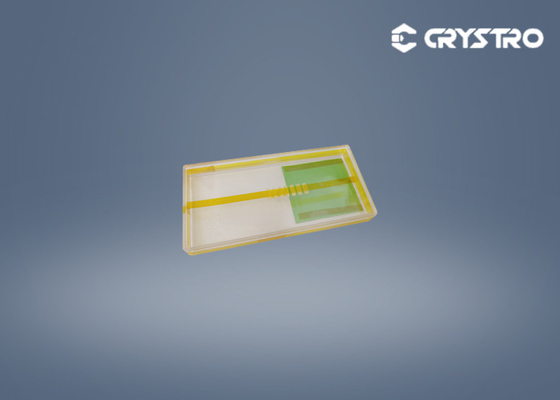

Gálio Garnet Crystal For Optical Isolator Devices do Terbium de D2.8x8mm TGG

Dispositivos de Garnet Crystal Material For Optical Isolator do gálio do Terbium de D2.8*8mm TGG

Introdução:

A grandada do gálio do Terbium (TGG) é um material de cristal para dispositivos óticos do isolador. Os dispositivos óticos do isolador utilizam o efeito de Faraday não-recíproco em TGG. O efeito de Faraday é a rotação do plano de polarização de um feixe luminoso porque é transmitido através do material na presença de um campo magnético externo coaxial com a luz. A rotação da polarização está no mesmo sentido apesar do sentido da propagação da luz. Um isolador ótico é um rotador de Faraday combinado com os polarizadores apropriadamente alinhados que permita que a luz passe em um sentido somente.

Nos últimos anos, o crescimento de cristais em grande escala, de alta qualidade de TGG foi um assunto de pesquisa quente no campo dos materiais de cristal no país e no estrangeiro. Com os esforços ininterruptos da equipe profissional do R&D, Crestron cresceu com sucesso um cristal de TGG com um diâmetro de 100mm em junho de 2020.

Crystro oferece:

Características principais:

• Grande diâmetro do Boule do tamanho: até 4 polegadas
• Relação da extinção típica: nível superior do DB >35: DB >40
• Constante 40 rad/T/m de Verdet em 1064 nanômetro
• R.I. 1,95 em 1064 nanômetro

Vantagens principais:

1. Grande constante de Verdet: 35 Rad T-1m-1

2. Baixas perdas óticas: <0>

3. Condutibilidade térmica alta: 7.4W m-1K-1

4. Ponto inicial de dano alto do laser: >1GW/cm
