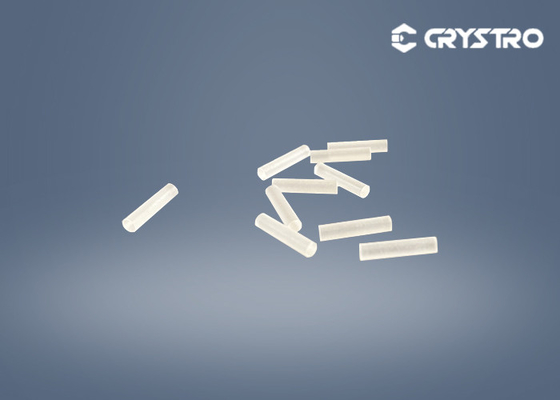

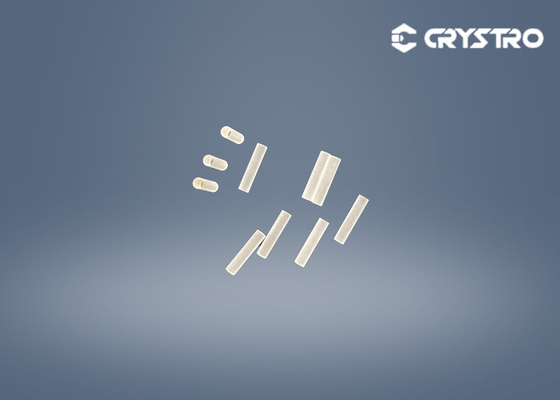

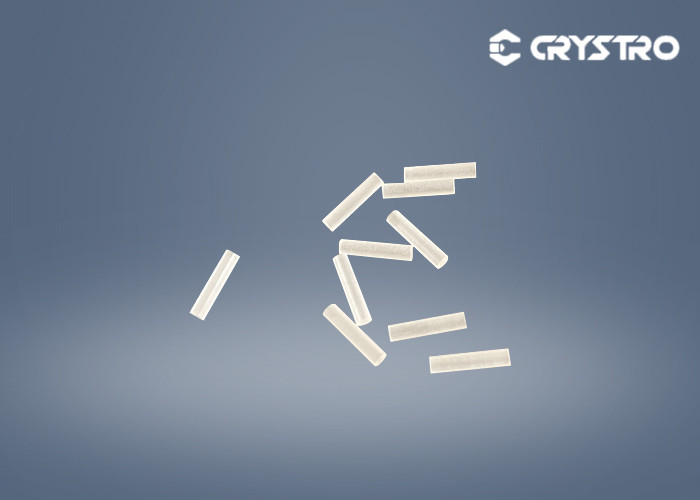

Gálio Garnet Magneto Optical TGG Crystal High Laser Damage Threshold do Terbium

Cristais materiais magnetoópticos do diâmetro 2.15*9.8mm TGG

Introdução:

A grandada do gálio do Terbium (TGG) é um tipo da grandada sintética, de um cristal magnetoóptico com um nível elevado de condutibilidade térmica para rotadores de Faraday e de isoladores. Pode ser usada em isoladores óticos para sistemas do laser, em circuladores óticos para sistemas da fibra ótica, em moduladores óticos, e em sensores do campo atual e magnético.

O rotador de Faraday é composto de uma haste de cristal de TGG e de um ímã especialmente projetado. O sentido da polarização do feixe que passa através do material magnetoóptico será deflexionado sob a ação de um campo magnético, e seu sentido da deflexão é relacionado somente ao sentido do campo magnético e não não tem nada fazer com o sentido da propagação do feixe. O isolador ótico consiste em um rotador ótico de 45 deflexões e em um par de polarizadores apropriadamente colocados. Permite que o feixe luminoso passe em somente um sentido e obstrui o feixe luminoso da propagação no sentido oposto.

Especificação das hastes de Crystro TGG:

Nós podemos oferecer a TGG personalizado os tamanhos de cristal em cima de seu pedido.

Características principais:

• Grande diâmetro do Boule do tamanho: até 4"
• Relação da extinção típica: nível superior do DB >35: DB >40
• Constante 40 rad/T/m de Verdet em 1064 nanômetro
• R.I. 1,95 em 1064 nanômetro

Vantagens principais:

1. Grande constante de Verdet: 35 Rad T-1m-1

2. Baixas perdas óticas: <0>

3. Condutibilidade térmica alta: 7.4W m-1K-1

4. Ponto inicial de dano alto do laser: >1GW/cm2
